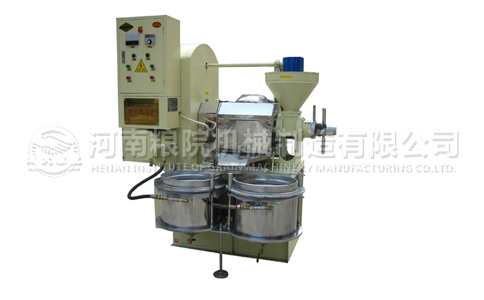

螺旋榨油成套設備主要由螺旋軸、榨籠、進料機構、出餅機構和傳動系統、電控部分、真空過濾部分等七部分組成。全部機件安裝在機架上，用螺釘緊固成為整體。螺旋軸是螺旋榨油成套設備 重要的 個部件。今天我們就著重來介紹 下螺旋軸。

　　螺旋軸主要由主軸、榨螺、調餅頭、緊鎖螺母和檔圈、以及調節螺栓、緊定螺母等組成，組合后與榨籠部分形成榨膛。

　　1、主軸由合金結構鋼制成，并經過調制處理，是組裝榨螺總成的高強度零件。左端以平鍵與減速箱大齒輪Z55連接，使螺旋軸轉動。裝配時，應將平鍵棱角用銼刀修鈍。主軸與大齒輪之間可作軸向移動。

　　以調節出餅厚度。主軸中間部位開有長鍵槽，用以固定各節榨螺。右端有 段右旋螺紋，主要用于安裝鎖緊螺母;右端的頸部與調節螺栓內軸套配合，并支撐其旋轉， 個單向推力球軸承主要用于承受軸向推動力。

　　2、螺旋由 碳素結構鋼制成，并經過滲碳、淬火處理，是繞有 條螺旋筋的空心圓柱體。榨螺共有七節，內徑相同，但是螺旋長度、螺底直徑、螺紋寬度和螺距等各不相同。拆卸榨螺的 好時機，是螺旋軸處于剛工作后熱狀態時進行。

　　3、鎖緊螺母由 碳素結構鋼制成，其內圓有右旋螺紋與主軸上的右旋螺紋相配合;而外圓上均布的四個孔，主要用于專用扳手拆卸榨螺使用。

　　4、擋圈裝于主軸的左端，它與鎖緊螺母共同使榨螺 好地固定、緊密配合，防止軸向移動。

　　5、緊定螺母由 碳素結構鋼制成，其內圓有右旋梯形螺紋，并與調節螺栓外部右旋梯形螺紋相配合，作用是保證主軸旋轉時，調節螺栓不會自行松動而引起軸向移動，從而使餅厚度保持均勻 致。

　　工作時螺旋軸不斷地把榨料推向前進并對其進行壓榨。由于螺旋軸對榨料的強烈擠壓摩擦，所以很容易磨損。螺旋軸的結構型式有為整體式、套裝式、變速螺旋軸三種。整體式螺旋軸是用 根整軸車制而成，榨軸磨損到 定程度后需整軸 換，很不經濟，僅用于小型榨油成套設備。
